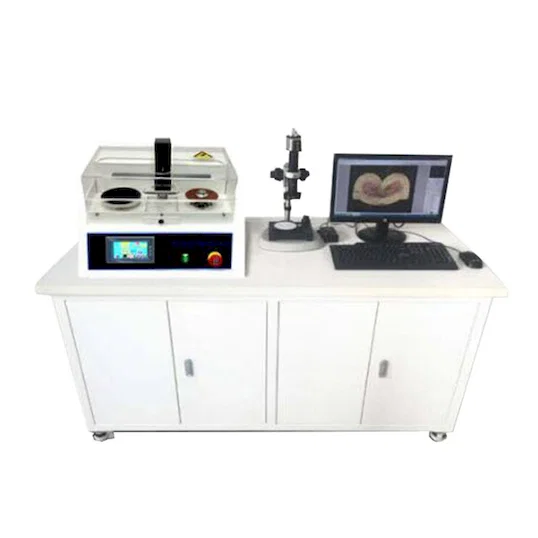

圧着断面解析システム WPM-SE4

WPM-SE4全自動端子断面積アナライザーでワイヤーハーネスの品質管理で比類のない精度を達成

紹介：

で ワイヤーハーネス製造の厳しい状況、 端子圧着の完全性と信頼性は最も重要です。紹介 WPM-SE4全自動端子断面分析装置、 とりわけ設計された最先端の精密機器 ワイヤーハーネスの品質検査プロセスに革命をもたらします。これ 包括的なシステムは単なる機械ではありません。これは完全なソリューションです。 迅速、正確、再現性を実現するように細心の注意を払って設計されています ワイヤーハーネス端子の断面解析自動車からへ 航空宇宙産業のWPM-SE4は、さまざまな業界のメーカーに力を与えます。 最高水準のクリンプ品質を保証し、欠陥を最小限に抑えます。 製品のパフォーマンスを最大化します。

主な特長と利点: 精度、速度、自動化の再定義

ザ WPM-SE4は、エンジニアリングの卓越性の最高峰として立っています。 比類のないパフォーマンスとユーザーを提供する最先端のテクノロジー 経験。ここでは、主な機能の詳細な内訳を示します。 この分析装置は、品質管理に不可欠な資産です オペレーションズ：

• ワークフローを効率化する全自動統合システム: WPM-SE4は全自動システムであり、断面分析プロセスのすべてのステップをシームレスに統合します。精密な切断や研削から、光学サンプリング、腐食洗浄、画像取得まで、 すべてが1つのまとまりのあるユニット内で自動化されています。この自動化 手動介入を大幅に削減し、オペレーターのエラーを最小限に抑えます。 一貫性があり、再現性のある結果を保証します。

• 特許取得済みのワンステップ切断および研削技術:最新の特許技術を活用して、WPM-SE4は単一の同期操作で切断と研削を実行します。この革新的なアプローチにより、正確な断面解析の重要な要素である完璧な端子平坦性が保証されます。これ 切断と研削を別々に行うことで生じる不整合を排除 優れたサンプル調製と信頼性を提供するプロセス データ。

• 前例のないスピード:わずか3分で完全な分析:製造業では時間が重要です。WPM-SE4はスピードを重視して設計されており、1つの端末の処理と分析全体を驚くべき3分で完了することができます。 この優れたスループットにより、品質が劇的に向上します 検査プロセスにより、より迅速なフィードバック、より迅速な問題が可能になります 識別、および生産効率の向上。

• ユーザーエクスペリエンスを向上させるためのシンプルで便利、かつ迅速な操作:その洗練された技術にもかかわらず、WPM-SE4はシンプルで便利で高速な操作のために設計されています。 直感的なインターフェースと自動化されたプロセスにより、トレーニングが最小限に抑えられます 要件とオペレーターの効率を最大化します。結果に焦点を当てるのではなく、 複雑な手順。

• 妥協のない明瞭さを実現する日本輸入の高解像度画像取得システム:WPM-SE4の中心には、日本から輸入された高解像度画像取得システムがあります。この高度なシステムは、非常に詳細な断面画像をキャプチャし、正確な測定と分析を保証します。 優れた画質により、圧着の正確な評価が可能 特性により、より多くの情報に基づいた品質決定につながります。システム 500万ピクセルの日本の産業用HDビデオシステムを誇り、卓越した視覚的明瞭さを提供します。

• 詳細な観察のための日本輸入セグメントレスズーム光学システム:アナライザーには、日本輸入のセグメントレスズーム光学システムが組み込まれています。この高品質の光学システムは、30~312倍の総ビデオ倍率範囲を提供します。 全体像の視点と非常に詳細な調査の両方を可能にします 圧着構造の。この汎用性の高い倍率範囲により、 端子断面のあらゆる側面を優れた状態で分析できます 明快。

• 揺るぎない信頼性と精度を実現する精密部品:WPM-SE4は、長持ちする性能と卓越した精度を実現するプレミアム部品で構築されています。

  • ドイツのモーター:切断および研削機構の強力で信頼性の高い動作を保証します。

  • 日本のパナソニックサーボモーター(X軸とY軸):X軸とY軸の両方に正確で制御された動きを提供します 切断および研削プロセス、精度を保証し、 再現。

  • 日本の三菱PLCコントローラー:システムのインテリジェントな頭脳として機能し、すべての自動化プロセスのスムーズで調整された操作を保証します。

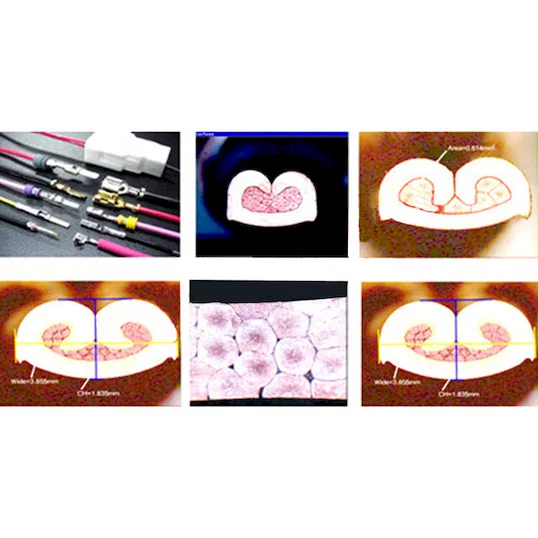

• 包括的なターミナルセクション分析ソフトウェア(日本輸入):WPM-SE4には、日本から輸入されたプロフェッショナルなターミナルセクション分析ソフトウェアが装備されています。 このソフトウェアは、圧着の分析用に特別に設計されています 断面図、さまざまな測定および分析ツールを提供します。 圧着品質を定量化します。データセキュリティとソフトウェアの整合性のために、 ソフトウェアには暗号化ロックが装備されており、CDで提供されます。

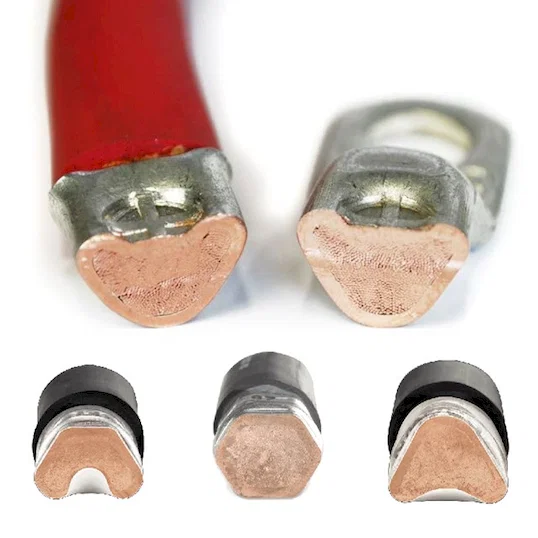

• 汎用性の高いテストのための幅広い適用ワイヤ範囲: WPM-SE4 は、0.01~50mm2 の幅広いワイヤ サイズに対応するように設計されています。 この汎用性により、アナライザーはさまざまなものに対応できます ワイヤーハーネスのアプリケーション、繊細な信号線から大電力まで ケーブル。

• 耐久性と繊細なドイツ輸入ブレード:切断プロセスは、ドイツから輸入されたDia.110X0.5mmブレードを使用しています。この刃は繊細でありながら耐久性があることで知られており、長期間の切れ味と信頼性を維持しながら、きれいで正確なカットを保証します。

• 最適な画像の鮮明さのための正確な腐食洗浄:このシステムには、わずか5秒で完了する末端腐食液体洗浄プロセスが組み込まれています。 この迅速な洗浄ステップにより、破片や汚染物質が 断面図により、正確な分析に最適な画像の鮮明さを確保します。

• 一貫した照明のための調整可能なLED照明:オールホワイトの調整可能なLED照明デバイスは、端末の一貫した制御された照明を提供します 断面。この調整可能な照明は、最適な視認性を確保し、 端子の材質や周囲の照明に関係なく、画質 条件。

• ワークスペースに簡単に統合できるコンパクトなフットプリント:W500XD350XH350の寸法で、WPM-SE4はコンパクトなフットプリントを誇り、既存の実験室や生産現場のワークスペースに簡単に統合できます。

技術仕様:

アプリケーション：

ザ WPM-SE4全自動端末断面積分析装置は必須です 以下のような幅広い業界の品質管理に活用されています。

• 自動車用ワイヤーハーネス製造:自動車用電気システムの信頼性と安全性を確保します。

• 航空宇宙・防衛:航空機や防衛システムの重要な配線に関する厳しい品質基準を満たしています。

• 民生用電子機器:電子機器のワイヤ結線の長期的な性能を保証します。

• 産業機器製造:機械および制御システムの配線の堅牢性を検証します。
