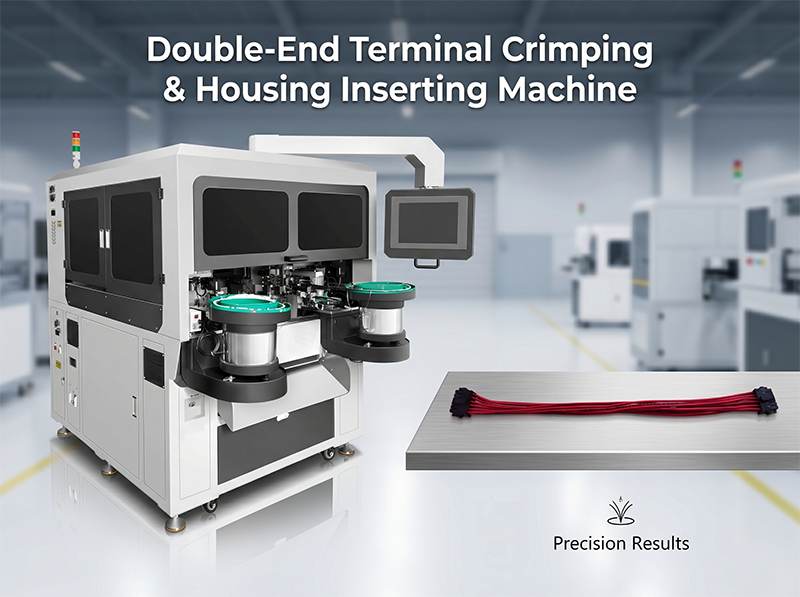

両端端子圧着・ハウジング挿入機 JW-CK01
製品紹介
JW-CK01両端端子圧着・ハウジング挿入機は、ワイヤー切断、被覆剥離、両端端子圧着、ハウジング挿入を一工程で行う全自動統合ワイヤー加工機です。新エネルギー、家電、3C電子、コネクタ、自動車産業向けの精密配線ハーネス生産に広く使用されています。安定した性能、高精度、簡単操作により、生産効率と製品の一貫性を効果的に向上させます。
技術パラメータ
1. モデル：JW-CK01両端端子圧着・ハウジング挿入機
2. ディスプレイ：15インチLCDタッチスクリーン
3. 制御システム：MCU制御システム
4. 能力：ワイヤー長100mmの場合、約1,600～2,600個/時間（実際の能力は作業条件により異なります）
5. 適用ワイヤーゲージ：AWG30#～AWG16#（特殊要件に応じてカスタマイズ可能）
6. 加工長さ：90mm～900mm（より長いサイズにカスタマイズ可能）
7. 被覆剥離長さ：0.1mm～14mm（調整可能）
8. 切断精度：±0.1mm
9. 圧着力：1.5トン（特殊ニーズに応じてカスタマイズ可能）
10. 検出装置：外観検査、ワイヤー欠落検出、エア圧監視、ペーパー回収、端子不足検出、引張力・圧力監視（オプション）
11. 補助装置：廃ペーパー巻取り、ワイヤー屑回収、テープ切断
12. 標準外部構成：8軸テンション供給スタンド、完成品コンベア
13. 電源：AC 220V、50Hz（カスタマイズ可能）
14. 重量：約1,100kg
15. 機械寸法：長さ2200mm × 幅1800mm × 高さ2200mm
16. 設置スペース：長さ3200mm × 幅4000mm × 高さ2200mm
